ロギング・トレース
概略
ロギング・トレースとは
ロギング機能はPLC内部のデータをCSVファイルとして保存する機能です。 設備の稼働データ収集や品質データの記録に利用できます。
トレース機能は異常発生前後のデータを保存できるため、 設備トラブル解析や不具合調査に活用できます。
| 項目 | ロギング | トレース |
|---|---|---|
| 記録方法 | トリガの状態またはTRGD命令で記録 | トリガ前後を記録 |
| 用途 | 稼働監視 | 異常解析 |
| 保存データ | トリガがONの時の値 | スキャン毎の過去＋現在値 |
| ビットデバイス | 指定したビットデータがON |
| 周期 | 指定された時間間隔 (1ms以上) |
| トリガ命令(TRGD) | TRGD命令が実行された時点 (スキャン内で8個まで複数可) |
| データ取得トリガ | X-Unit機能のユニットプログラム |
活用例
- 設備停止時の原因解析
- 温度データの長期保存
- タクトタイムの記録
- 品質データの収集
- トレーサビリティ対応
ファイル保存のタイミング
ロギングのタイミング

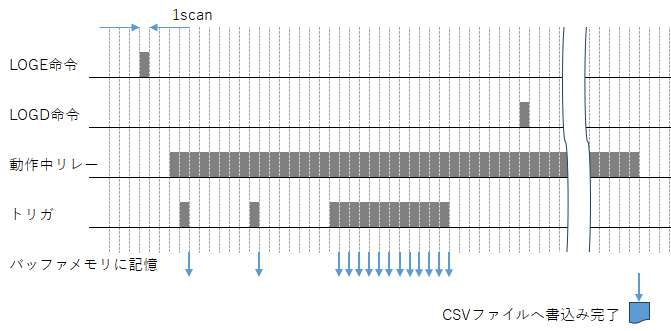

ビットデバイスの場合

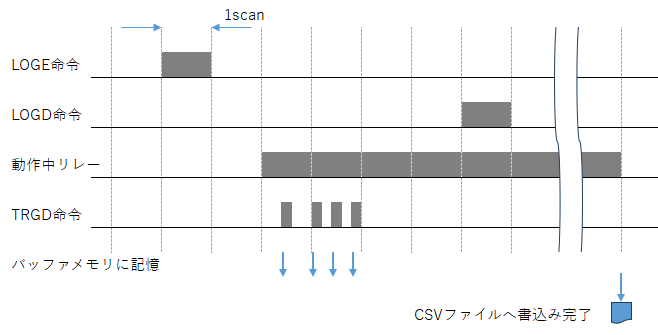

トリガ命令(TRGD)の場合
トレースのタイミング
トリガの動作はロギングと同様
データ取得期間
ファイル保存トリガをONにしたタイミング以降のデータが揃ったらデータ取得完了がONになるのでLOGD命令を実行してCSVファイルが作成される
| 設定可能数 | トレースと合わせて10個 |
| 保存先 | メモリカード / CPUメモリ (/ 内部メモリ ※トレースのみ) |
| 保存デバイス変数 | 512 (LREALは不可) / 連続したデバイス可 (変数は配列) |
| トリガ | ビットデバイス / 周期(1ms以上) / トリガ命令(TRGD) / データ取得トリガ(フロー) |
| ファイル名 | 連番 / 任意文字 / 日付時刻 |
| オプション | 先頭行にコメント / 列の先頭に名称 / タイムスタンプ / データ番号 / 取得間隔 / 空白文字追加 |
| FTPサーバへの転送 | FTPクライアント機能で設定 |

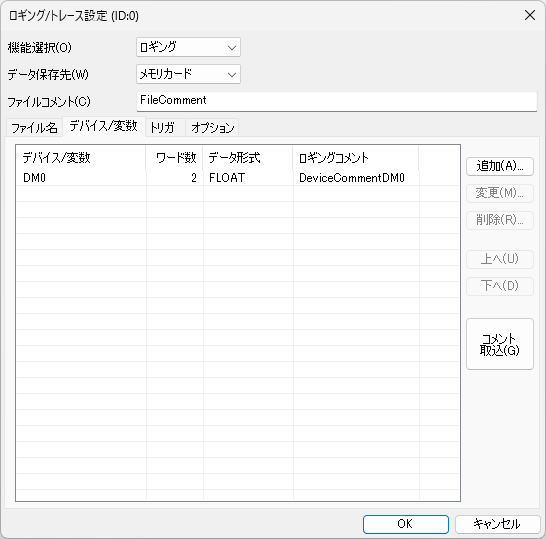

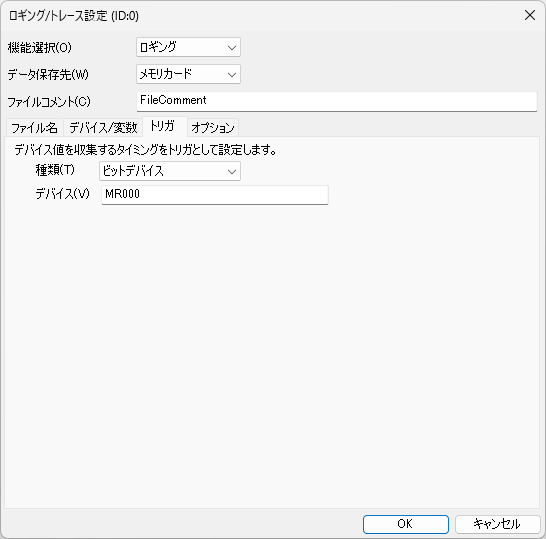

設定例

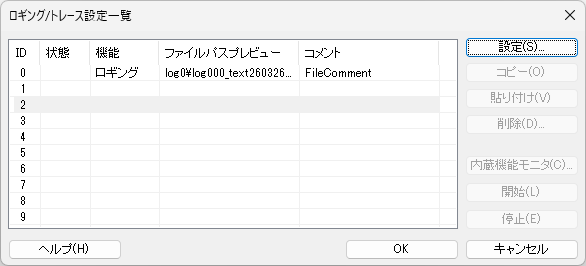

メニューバー[ツール]-[ロギング/トレース設定]
トレースのみ
ラダー

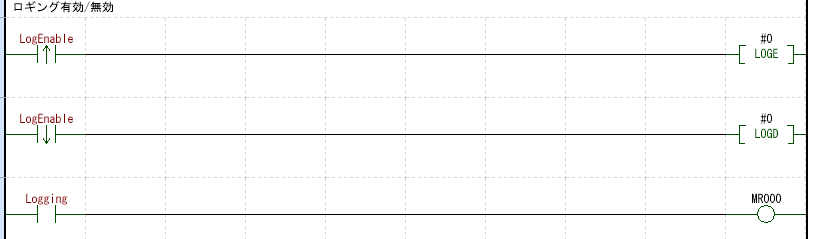

ロギング
LoggingがONしている間のデータをロギングして、LOGD命令でCSVファイルが作成されます

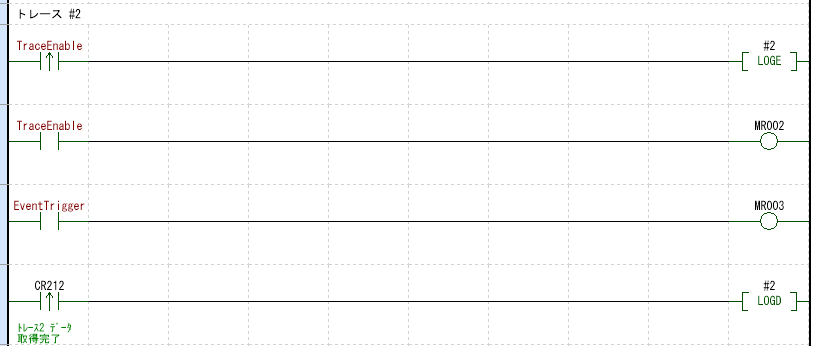

トレース
TraceEnableで記録開始して、EventTriggerの前後のデータを格納します
データ取得完了フラグがONしたらLOGD命令を実行することでCSVファイルが作成されます
収集データ
log010_text260328092105.csv
FTPサーバへの転送

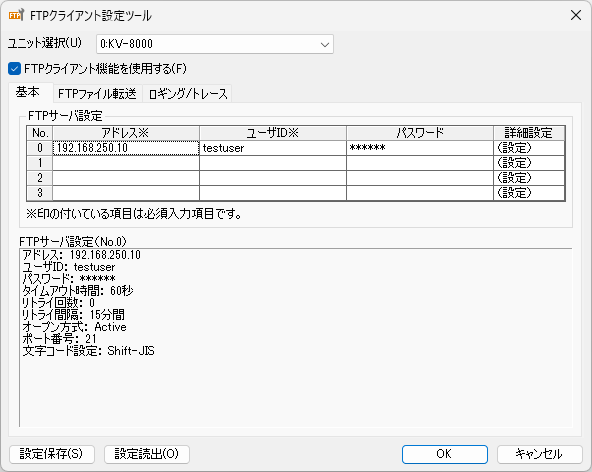

FTPクライアント設定
ユニットエディタの「FTPクライアント設定」でFTPサーバ設定に送信するFTPの設定をします
ロギング/トレース
ロギング/トレースタブで送信するログIDにチェックをします
