NAでグラフ表示

概略

プライマリタスク(FastTask)でスキャン毎にデータをリングバッファに追加していきます
リングバッファが一杯になっても追加を続けると、一番古いデータに上書きして一番古いデータは消去していきます

- NAグラフ表示 -
NAのグラフ表示はリングバッファのデータを見てグラフを作成します(バッファを読み出していないのでカウントは変わりません)

- ファイル出力 -
連続レコード中にファイル保存する時だけリングバッファのカウントはカウントダウンします

=== 連続してレコードをファイル出力する ===
連続レコードしながらデータを保存することで、連続したデータを保存することが可能です
SysmacStudioのトレースで読み出せるように10000レコードでファイルを切り替えます
ファイルの連番は0~359でループして過去1時間分のファイルをSDカードに残します
< Note >
・ BOOL128点+DINT32個の連続レコードすると、1時間で約1.8Gbyteのファイルが作成されます
・ OMRON製SDカードを使用するとSDの寿命警告を表示器に表示します

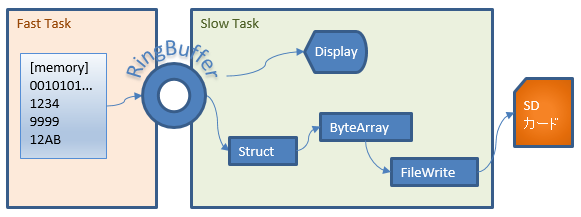

イメージ

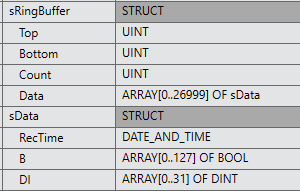

構造体

レコードサイズ

ビット(BOOL型) 128個
数値(DINT型) 32個
バッファ数 27000個 (1ms周期で27秒間)

構造体

構造体


グローバル変数

グローバル変数

レコードしたいデータはEIPのタグデータリンクでリンクすることを想定しています
リンク先のPLCのリンクエリアにレコードしたい値をセットしてください
もちろんリンクせずに自身のPLC内部のメモリもレコードできます

画面

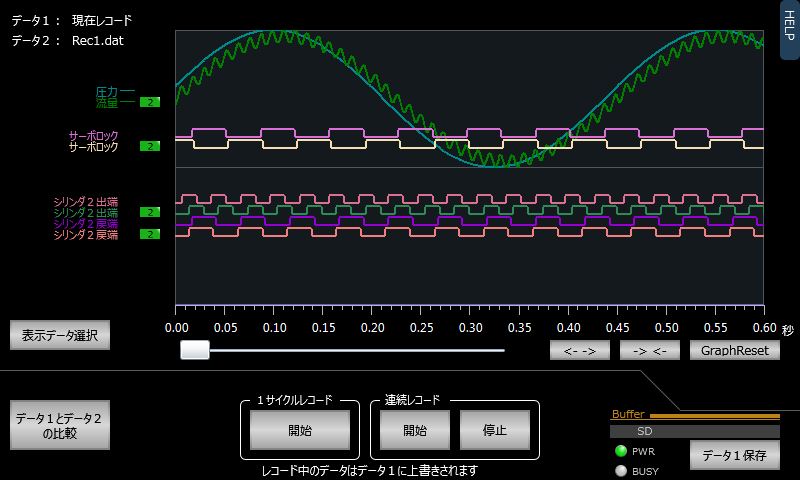

グラフ画面

グラフ画面

表示するデータは比較ができるようにデータ1とデータ2を表示します
1サイクルレコードの[開始]ボタンを押すと27秒間のレコーディングして終了します
連続レコーディングの[開始]ボタンを押すと[停止]ボタンを押すまでレコーディングを続けます
どちらのレコーディングデータもデータ1に上書きします
ファイルへの保存は[データ1保存]を押して0~9のファイルのいずれかに保存します

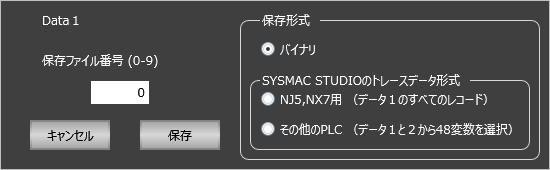

設定画面

バイナリ グラフ表示で使用するデータ1またはデータ2で読出しできるファイルを作成します
NJ5,NX7用 データ1のレコードをSysmacStudioのトレースでインポートできる形式のCSVファイルを作成します
その他のPLC データ1とデータ2から変数を選択してSysmacStudioでインポートできる形式のCSVファイルを作成します

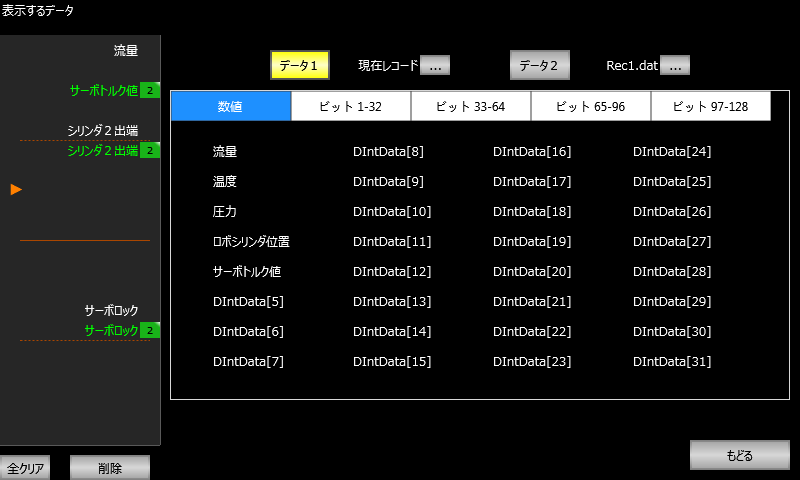

グラフ表示設定

設定画面

表示するデータは左側のリストに20個まで登録できます
右側の変数をタッチして左のリストに登録します
[データ1]または[データ2]のボタンを押すと変数一覧は切り替わります
レコードファイルを読み出すときは[...]を押して0~9のファイルを選択して開きます

ダウンロード

SampleRecorder.zip

ダウンロードされたときは利用規約に同意したものとみなします
