FFT （高速フーリエ変換）
概略
高速フーリエ変換（FFT）アルゴリズムを使って離散フーリエ変換（DFT）を計算します
離散フーリエ変換は入力信号が周期的であると仮定して計算するので、周期的でない信号では意味のない計算になってしまいます
フーリエ変換とは
大雑把に説明すると「入力信号を周波数ごとに分ける」計算をします

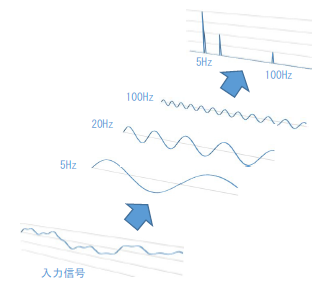

例えば下図のような入力信号は5Hz＋20Hz＋100Hzの周波数に分解することができます
利用例

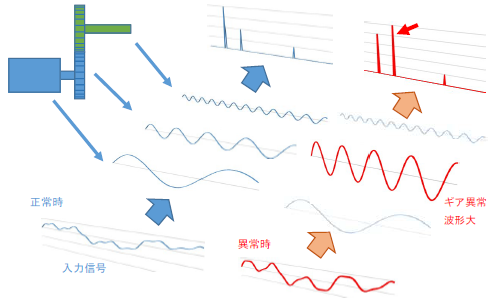

モーターなどの異常を早期に発見することを期待します
正常運転時の振動データをFFT変換して、常に現在のFFT変換データと照らし合わせて違いが出てきたら警告を出すなど
シンボル
FFT
FFTの計算をします
- Data
- サンプリングデータ
- WindowType
- 窓関数
- Out
- パワースペクトル
窓関数(WindowType)
| 値 | 窓関数 |
|---|---|
| 0 | ハニング窓 |
| 1 | ハン窓 |
| 2 | ブラックマン窓 |
| それ以外 | 矩形窓 |
サンプリングデータの取り方
サンプル数
サンプリングデータ（Data）は512,1024,2048,4096,8192,16384個のいずれかの要素数を持つ配列に入れてください
サンプリングデータ数が多いほど分解能が上がりますが、計算時間は長くなります
8192,16384個を追加しました(Ver0.0.3)
サンプリング周期
サンプリング周波数の半分の周波数まで観測ができます
例えば、サンプリング周波数が1kHzなら500Hzまで、10kHzなら5kHzまで観測できます
FFTを連続で計算するときの実行タイミング
サンプリングデータ数のデータがそろえばFFTの計算を実行するようにします

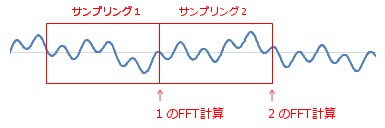

FFTの計算は時間がかかるため連続してサンプリングデータを取りたい場合は、下図のように一杯になったサンプリングデータ１のFFTの計算をしながら、サンプリングデータ２を別のメモリに格納していきます
連続する必要がなければFFT計算後にサンプリングを始めたり、頻繁にFFT計算を行いたい場合はサンプリング１とサンプリング２を被せてサンプリング３、サンプリング４・・・と作ることも可能です
よくある質問
FFTとは何ですか？
FFTは高速フーリエ変換のことで、 時間波形データを周波数成分へ変換するアルゴリズムです。
なぜサンプル数を2のべき乗にするのですか？
FFTアルゴリズムが効率よく計算できるためです。
サンプリング周波数はどう決めますか？
観測したい最高周波数の2倍以上に設定します。
FFTで異常検知はできますか？
モーターやベアリングの振動解析で広く利用されています。
