CSVファイルへ保存する最も簡単なロギング方法

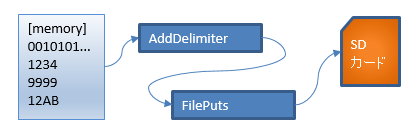

CSVロギングの仕組み
構造体のデータをAddDelimiter命令を使ってカンマ区切りのCSV形式の文字列に変換してFilePut命令でSDカードに書き出します
使用するファンクション
標準FBのみ使用します

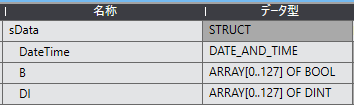

ロギング用構造体

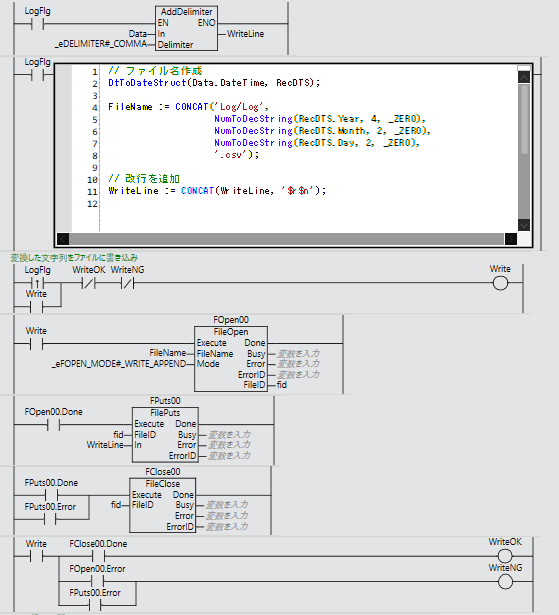

ラダープログラム例
LogFlgの接点がONになるとAddDelimiterが実行されて、Dataをカンマ区切りで文字列WriteLineへ出力します
Data.DateTimeの日付+".csv"のファイル名で、FilePut命令で文字列WriteLineの内容をSDカードに書き出します
この方式のメリットとデメリット
| 項目 | 内容 |
|---|---|
| メリット | 構成が簡単で理解しやすい |
| メリット | CSV形式なのでExcelで開ける |
| デメリット | 高速サンプリングには向かない |
| デメリット | SDカード書込み時間の影響を受ける |
よくある質問
CSVファイルはExcelで開けますか？
はい。CSV形式なのでExcelやテキストエディタで確認できます。
高速ロギングにも使えますか？
SDカード書込み時間の影響を受けるため高速ロギングには向きません。高速収集にはリングバッファ方式を推奨します。
どのような用途に向いていますか？
数秒～数十秒周期の設備データ収集や運転履歴保存に向いています。
