ロギング
このページではOMRON NX/NJシリーズのSysmac Studioで実装するPLCロギングについて解説します。
CSVファイル保存、バイナリ保存、リングバッファを利用した高速ロギング、データベースへの記録方法を紹介しています。
ロギングの種類
タイミング
PLCのメモリ（ビットの状態や数値など）をロギングする方法は、イベント型とトレース型に分けることができます

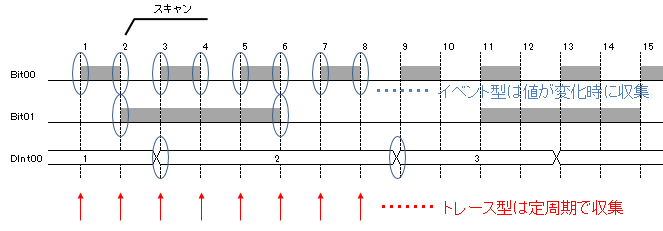

それぞれの記録するタイミングは下図のように違います
ログフォーマット

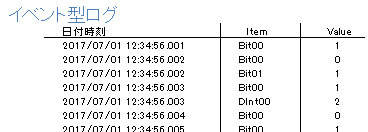

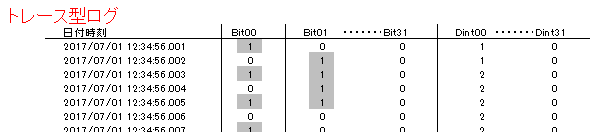

記録データは次のようになります
トレース型ロギング
もっとも簡単なロギング
リングバッファを使ったロギング
リングバッファとバイト配列でロギング
性能について
BOOL型を100個程度＋DINT型100個程度のデータをロギングしたときの最速収集周期 （NJ501で計測）
| もっとも簡単なロギング | 100ms |
| リングバッファを使ったロギング | 30ms |
| リングバッファとバイト配列でロギング | 1ms |
イベント型ロギング
イベント型でCSVファイル

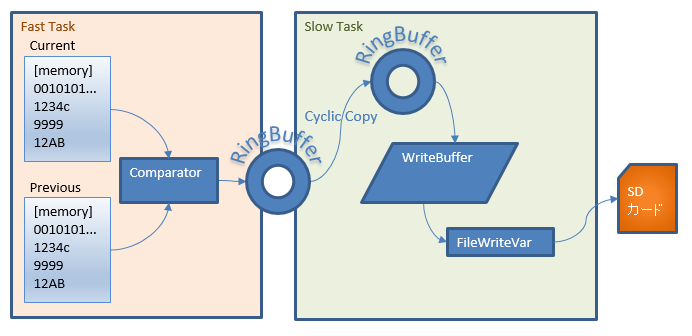

イベント型でバイナリファイル
性能について
1秒間に記録できる件数 （NJ501で計測）
| CSVファイル | 8,000件 |
| バイナリファイル | 80.000件 |
おまけ
超高速 構造体まるごとロギング
性能について
BOOL型を100個程度＋DINT型100個程度のデータをロギングしたときの最速収集周期 （NJ501で計測）
| 構造体まるごとロギング | 0.2ms以下 / レコード |
目安として
1MByte(INT型 500000個)の構造体を書くのに250～350ms
500KByteの構造体を書くのに100~200ms
データベースロギング
トレース型
性能について
Insertにかかる時間（NX102）
| Insertでロギング | 30ms / レコード |
| BatchInsertでロギング | 3ms / レコード |
