KVStat
概略
KVシリーズのPLCの状態を表示するアプリケーションです
対応機種：KV-8000/7000/5500/5000/3000シリーズ
動作確認 : Win11

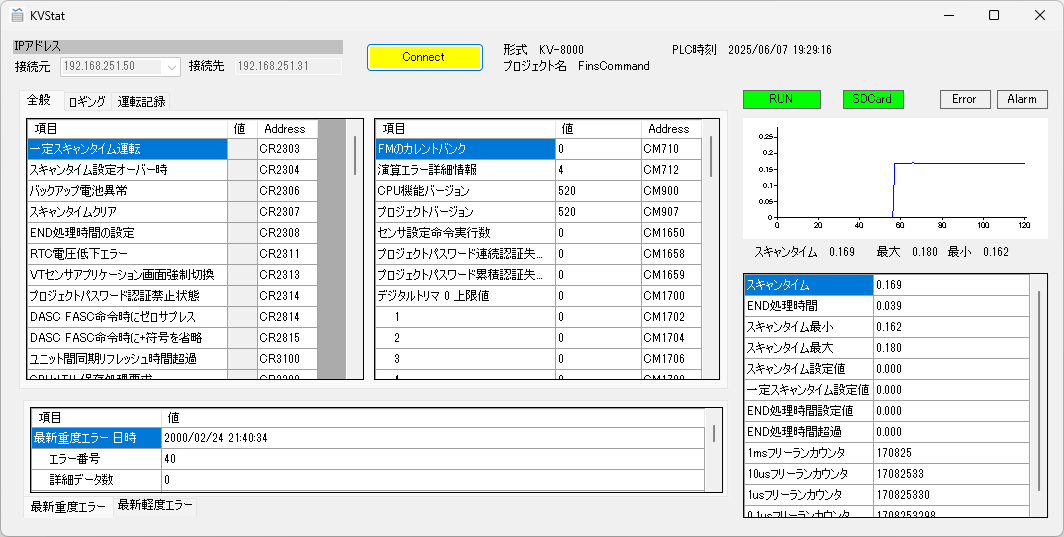

KV8000の場合

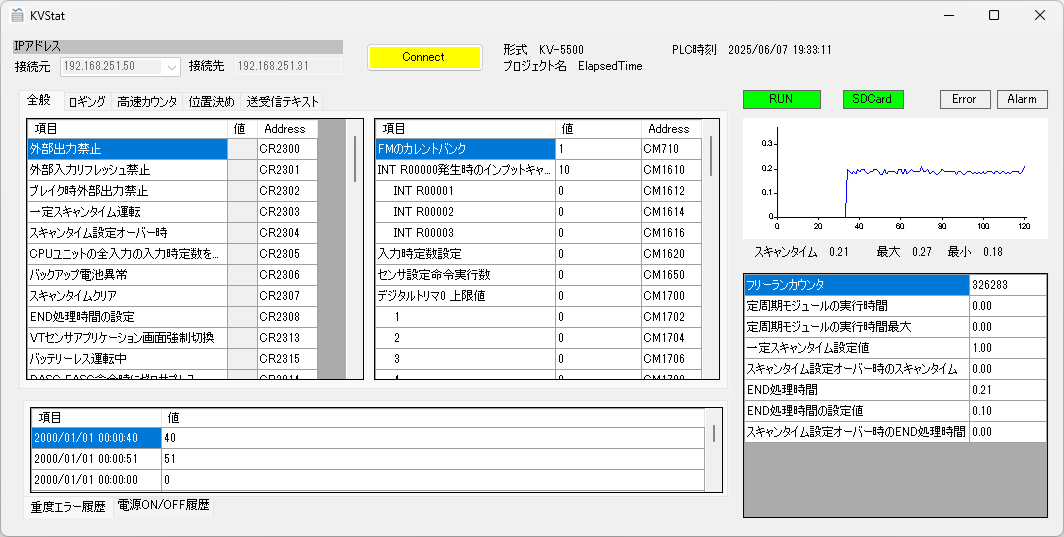

KV5500の場合
使い方
接続元(PC)のIPアドレスと接続先(PLC)のIPアドレスを設定して[Connect]ボタンを押すことでPLCの情報を読み出して定周期でスキャンタイムなどPLCの状態を読み出します
表示内容
- PLC状態
-
形式 CPUユニット形式 プロジェクト名 KVSプロジェクトファイル名 PLC時刻 PLCの時刻 動作モード RUN / PROGRAMの状態 SDCard メモリカードあり Error 重度エラー発生中 Alarm 軽度エラー発生中 スキャンタイム スキャンタイム測定値(ms) 最大 スキャンタイム最大値(ms) 最小 スキャンタイム最小値(ms) - PLC情報
-
全般タブ ロギングタブ ロギング・トレース機能 高速カウンタタブ 高速カウンタ (KV5500/5000/3000シリーズ) 位置決めタブ CPU位置決め機能 (KV5500/5000/3000シリーズ) 送受信タブ テキスト送受信データ (KV5500/5000/3000シリーズ) 運転記録タブ 運転記録状態 (KV8000シリーズ) -
重度エラー履歴タブ 重度エラー履歴20件 (KV5500/5000/3000シリーズ) 電源ON/OFF履歴タブ 電源ON履歴20件 + 電源OFF履歴20件 (KV5500/5000/3000シリーズ) 最新重度エラータブ 最新重度エラー (KV8000/7000シリーズ) 最新軽度エラータブ 最新軽度エラー (KV8000/7000シリーズ)
