アナログ入力をFFT解析してグラフ表示する手順（５／５）

手順１０：CSVファイルを作る

10-1. FilePutでファイル出力する
新しいプログラムを追加してテスト波形を作成するためのプログラムを追加します
CsvWriteフラグをONすることでCSVファイルを作成するプログラムを開始します
書き込む文字列はWriteStrに格納するようにします
最初の行にタイトル行を入れて、分解能（Resolution）の計算をしておきます

WriteStr := 'Frequency,Powerspectrum$r$n'; Resolution := 10.0 / 4096.0; Row := 0; FileEnd := FALSE;
ファイルには周波数,パワースペクトラムの2列を書き込んでいきます
Stringの最大バイト数が1986byteの制限があるので大まかに100行ごとであれば収まるとして100行で1回書き出すことを繰り返して2048行書いたら書き込み終了とします
FOR cnt := 0 TO 99 BY 1 DO freqStr := RealToFormatString(UINT_TO_REAL(Row) * Resolution, FALSE, TRUE, 5, 3); spectrumStr := LRealToFormatString(PowerSpectrumData[Row], FALSE, TRUE, 5, 3); WriteStr := CONCAT(WriteStr, freqStr, ',', spectrumStr, '$r$n'); Row := Row + 1; IF Row >= 2048 THEN FileEnd := TRUE; EXIT; END_IF; END_FOR;

10-2. 定周期タスクの追加
書き込みデータを作るのにスキャンタイムが長くなるので別タスクを作ってそこで実行させます
定周期タスク（優先度17）を追加します

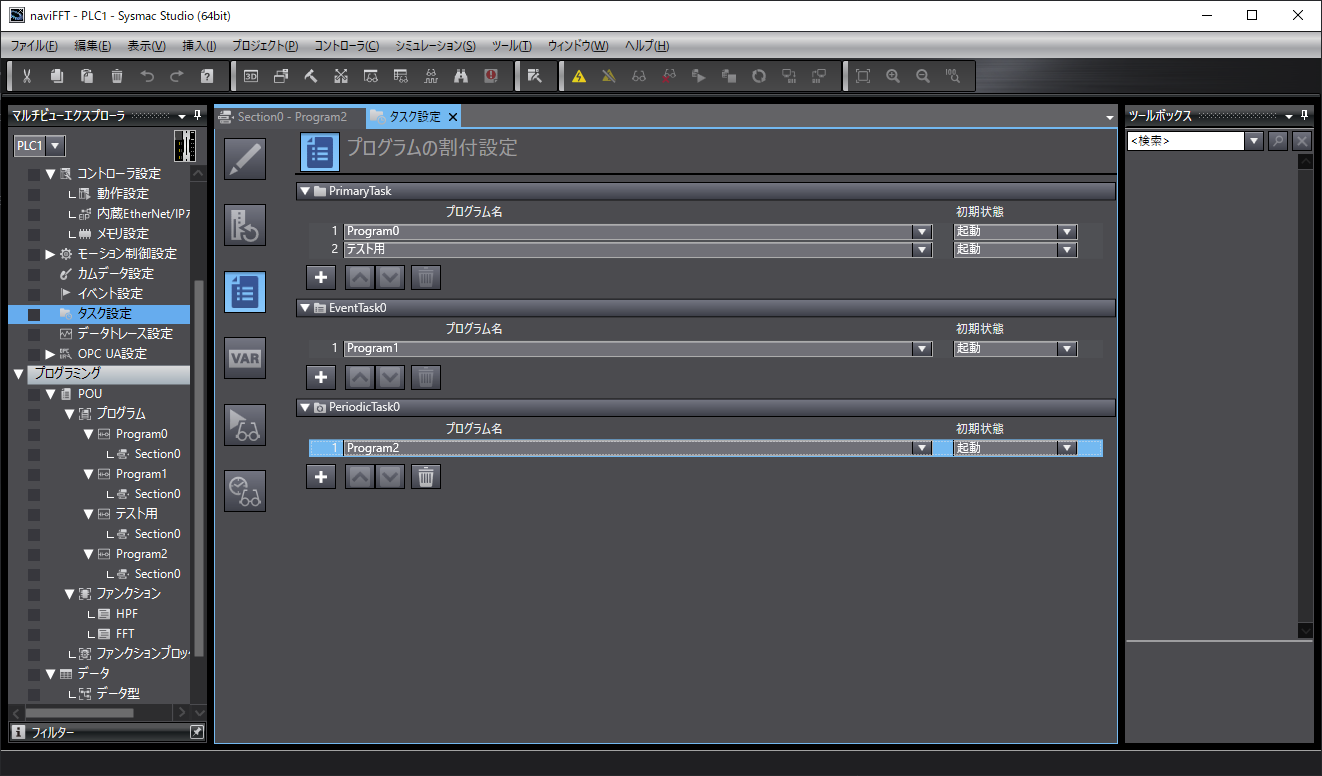

10-3. プログラムの割付設定
ファイル作成用のプログラムを10-2で追加したタスクに割付ます
これで

手順１１：データを取得します

11-1. アナログデータをサンプリング
FFTStartをONしてアナログデータをサンプリングします
サンプリングしてFFT演算したグラフはこんな感じです
このFFTのデータをCsvWriteフラグをONしてCSVファイルに書き出します
CSVファイルはSDカードに'PowerSpectrum.csv'というファイル名で作成されます

↓ アナロググラフ

手順１２：Excelで開く

12-1. SDカードのファイルをPCにコピー
取得したデータのCSVファイルをPCにコピーしてExcelで開きます

上で取得したCSVファイルはこちら → PowerSpectrum.csv

これでFFTの手順は終わりです

サンプリング周波数やデータ数とかフィルタなどを調整して取りたいデータにフォーカスを合わせてみてください

ダウンロード

これまで作ったプロジェクト
naviFFT.zip

ダウンロードされたときは利用規約に同意したものとみなします
