MySQLへデータをINSERTする方法

いいね 0

OMRON NX/NJシリーズのDB接続機能を使用して、MySQLデータベースへPLCデータをINSERTする方法を解説します。
DB_Connect、DB_CreateMapping、DB_Insertを利用して設備データや生産実績をデータベースへ保存できます。

MySQLテーブルの作成方法

MySqlにテーブルを作成

wx_dataという名前のテーブルを作成します
テーブルの作成は以下のSQLをmysqlのコマンドラインで実行するかMySql WorkbenchのQueryで実行するなどしてください

CREATE TABLE wx_data ( sample_time datetime, device_id smallint(6), device_data varchar(250) );

PLCのプログラムの作成

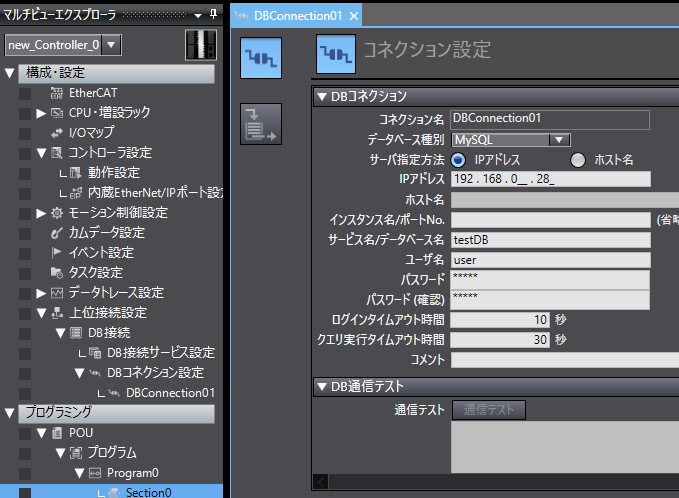

DBコネクション設定

DBとの接続設定です
上位接続設定のDB接続の下の「DBコネクション設定」に"DBConnection01"という名前でコネクション設定を追加します
デーベース種別でMySqlを選択して、DBサーバのIPアドレスとデータベース名を設定して、そのDBへ接続するユーザ名とパスワードを設定します

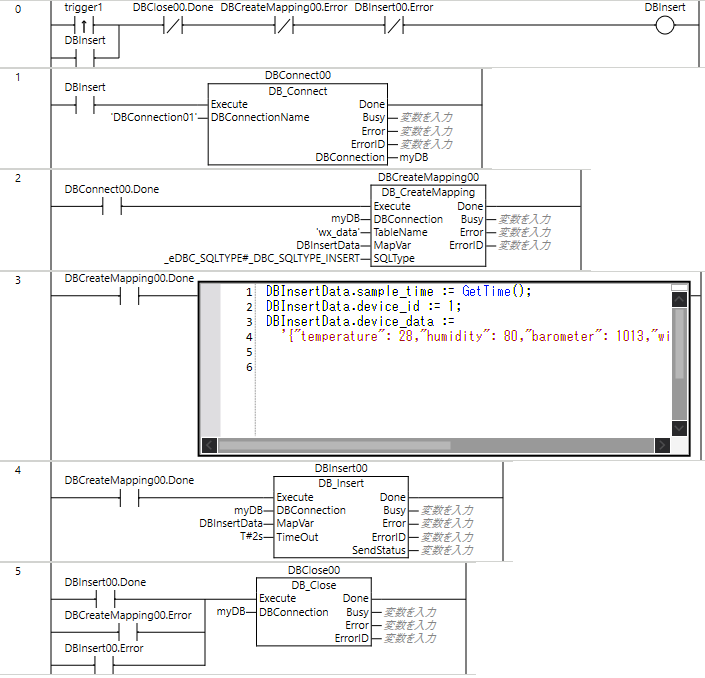

ラダー

0. Trigger1をONにしてDBInsert実行中フラグをONにします
1. DB_ConnectでDBに接続します
   DBConnectionNameにはDBConnection設定で作成した"DBConnection01"を入力します
2. DB_CreateMappingで構造体(DBInsertData)とテーブル(wx_data)をInsertのタイプで関連付けます

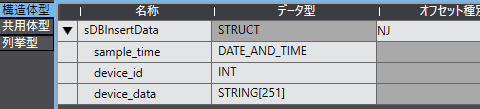

   構造体はテーブルに合わせて以下のようにします

3. テーブルに追加するデータをセットします DBInsertData.sample_time := GetTime(); DBInsertData.device_id := 1; DBInsertData.device_data := '{"temperature": 28,"humidity": 80,"barometer": 1013,"wind": {"velocity": 22,"bearing": 255}}';

4. DB_Insertを実行してデータを追加します
5. 処理完了したらDB_CloseでDBとの接続を切断します
   MappingやInsert命令でエラーが起きた時もCloseするようにします

DBでデータの確認

MySqlコマンドラインで確認
mysql> select * from wx_data; +---------------------+-----------+----------------------------------------------------------------------------------------------+ | sample_time | device_id | device_data | +---------------------+-----------+----------------------------------------------------------------------------------------------+ | 2022-02-22 09:52:11 | 1 | {"temperature": 28,"humidity": 80,"barometer": 1013,"wind": {"velocity": 22,"bearing": 255}} | +---------------------+-----------+----------------------------------------------------------------------------------------------+

よくある質問（FAQ）

MySQL以外のデータベースにも接続できますか？

PostgreSQLやSQL Serverなど対応DBであれば接続可能です。

NX102以外でも使用できますか？

DB接続機能に対応したNX/NJシリーズで利用できます。

DB_Insertでエラーになる場合は？

DB接続設定、ユーザー権限、テーブル定義を確認してください。

ダウンロード

sampleIIot_MySql.zip
