レコーダ
レコーダ概要
期待できること
レコーダは数秒間のPLCのメモリ（ビットや数値など）の状態を毎スキャン記録します
レコーダを常時動作させながら古いデータに上書きすることで、レコーダを停止した時に停止した時から過去に数秒間のデータを見ることができます
設備異常時にレコーダを停止するように仕組んでおくことで、異常原因の解析などに利用できることが期待できます
また、マシンサイクルを短縮したい時など、設備の動作開始から終了までをレコーディングして、どこでどれぐらいの時間が掛かっているかを見ることができます
[おすすめ] トレースデータ用csvファイルへ変換
PLCで構造体にレコードしたデータをバイナリファイルでＳＤに保存します
そのバイナリファイルをPCのソフトでSysmacStudioのデータトレース用のファイルフォーマットに合わせて変換します
変換後のファイルをSysmacStudioのデータトレースで読み出してグラフ表示します
レコード可能なデータサイズ
| 形式 | 変数の最大数 | データ型 |
|---|---|---|
| NX701 NJ501 |
192 | 基本データ型（文字列を除く） 配列 |
| NX102 NX1P2 NJ301 NJ101 |
48 |
その他のレコーディング方法
PLCと表示器
NAでグラフ表示
PLCでレコードしたデータを表示器のNAを使ってグラフ表示します
レコードするデータサイズ
レコードするデータ型とバッファの数
| ビット（BOOL型） | 128個 |
| 数値（DINT型） | 32個 |
| バッファ数 | 27000個 （1ms周期で27秒間） |
PLCとSysmacStudio
SysmacStudioのデータトレースファイル形式で常時出力
PLCでレコードしたデータをSysmacStudioのデータトレースのファイルフォーマットに合わせてファイルに保存してSysmacStudioで表示します
レコードするデータサイズ
| ビット（BOOL型） | 16個 |
| 数値 | 3個 |
| 実数 | 2個 |
| バッファ数 | 10000個 （2ms周期で20秒間）を常にファイル出力 |
PLCとPC
PLCでレコードしたデータをPCで読出し
PLCでレコードしたデータをファイルに保存して、PCのアプリでファイルを開く
レコードするデータサイズ
レコードするデータ型とバッファの数
| ビット（BOOL型） | 10048個 |
| 数値（DINT型） | 200個 |
| バッファ数 |
2000個 / 1ファイル （1ms周期で2秒間） 1ファイルあたり約4MbyteでSDカードが4Gであれば2000秒（33分） |
PLCとPCと動画

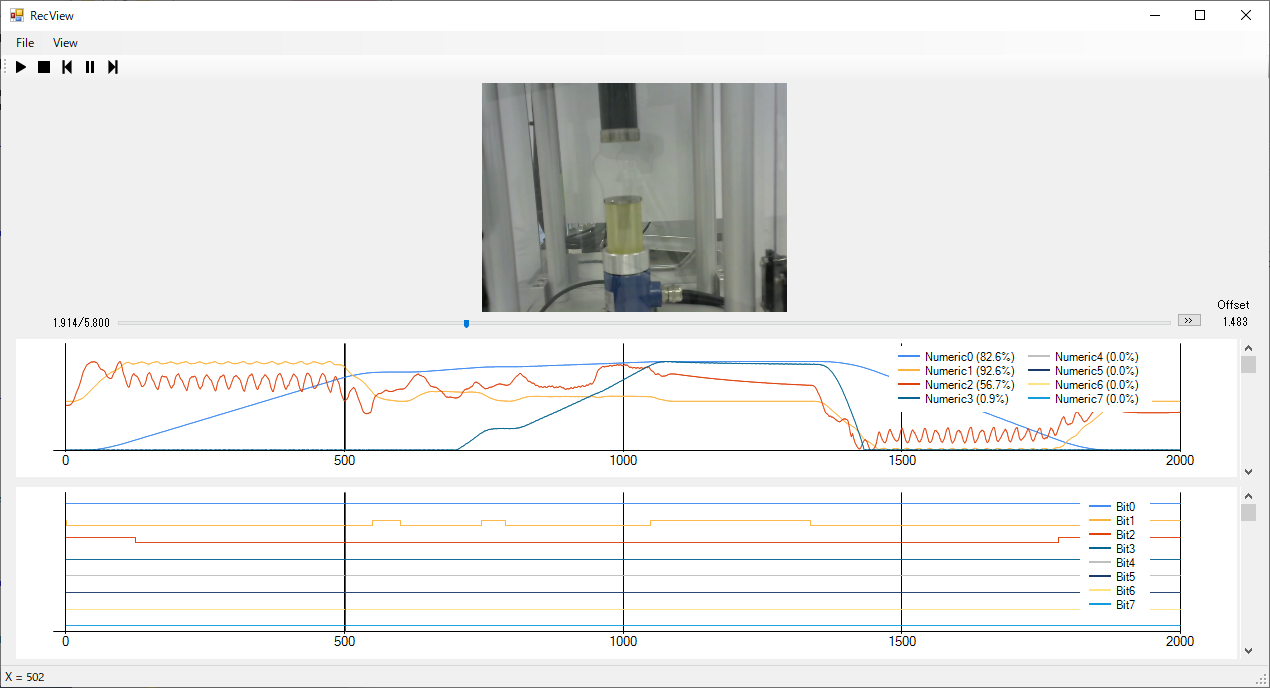

PLCでレコードしたデータをPCで読出して動画と関連付け
PLCでレコードしたデータをファイルに保存して、PCのアプリでファイルを開いて動画と一緒に見る
レコードするデータサイズ
レコードするデータ型とバッファの数は「PLCとPC」で作ったデータと同じサイズ
使用する動画はWEBカメラや携帯などで撮影した動画を使用
