FINSアドレス

FINSアドレスとは

FINSアドレスとはOMRON PLCで使用されるFINS通信における機器識別アドレスです。 FINSアドレスはネットワークアドレス、ノードアドレス、号機アドレスの3つで構成されます。 FINS通信では送信先PLCを指定するために必ず設定する必要があります。

FINSアドレスは３バイトで構成されていて次のような意味があります

１バイト目	２バイト目	３バイト目
ネットワークアドレス	ノードアドレス	号機アドレス

1-127(0x01-0x7F)
自ネットワークアドレス=0x00
ネットワークの系統を分けるためのアドレスです
(送信側と受信側が同一ネットワーク上にあるときは自ネットワークとしても良い)

1-254(0x01-0x7E)

ノードアドレス変換
変換方式	内容
自動生成方式（動的/静的）	IPアドレスの最下位バイトをノードとします（動的はDHCPの場合に有効です）
併用方式	IPアドレステーブルに無いIPアドレスは自動生成方式になります
IPアドレステーブル方式	ノードアドレスはIPアドレスと紐づけるツールでIPアドレステーブルに登録します

ノードアドレスは自動生成方式を使用することをお勧めします。自動生成方式はIPアドレスの最下位バイトをノードアドレスとして設定します。
ETNユニット、EIPユニットの前面にあるノード番号のロータリーSWを合わせてください。

例
IPアドレス	ノードアドレス
192.168.250.1	1

同じ値に出来ない場合はIPアドレステーブル方式または「併用方式」を選択することになります。その場合はCX-ProgramerまたはSysmacStudioでIPアドレスとノードの対応をIPアドレステーブルに登録してください。

0x00: CPUユニット
0x01以上 : ユニットの号機番号

FINS通信をCPUにする場合は0を指定します。ユニットに対してFINS通信をしたい場合はユニットの号機番号を指定します。

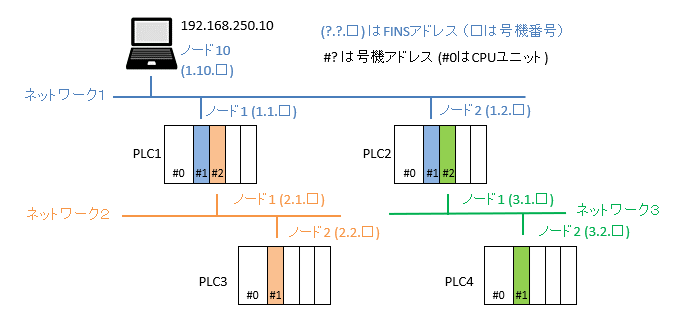

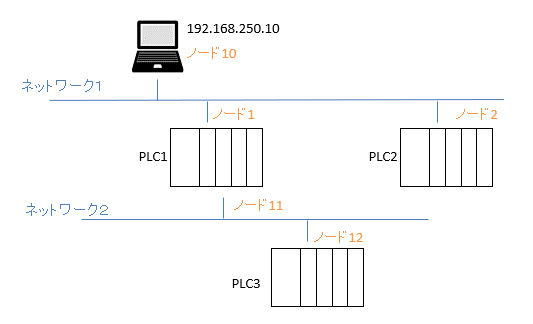

FINSアドレス
PLC	CPU宛てFINSアドレス
PLC1	1.1.0
PLC2	1.2.0

PCのFINSアドレス = 0.10.0
	相手先FINSアドレス
PLC1へ接続	0.1.0 または1.1.0	ネットワーク = 自ネットワーク(0) ノード = 1 号機 = CPUユニット(0)
PLC2へ接続	0.2.0 または1.2.0	ネットワーク = 自ネットワーク(0) ノード = 2 号機 = CPUユニット(0)
PLC3へ接続	2.2.0	ネットワーク = 2 ノード = 2 号機 = CPUユニット(0)
PLC4へ接続	3.2.0	ネットワーク = 3 ノード = 2 号機 = CPUユニット(0)

ネットワークの階層を超える場合ルーチングテーブルの設定が必要です

この場合はPLC3にネットワーク２のノード１の先にネットワーク１があることを設定します
同様にPLC4にネットワーク３のノード１の先にネットワーク１があることを設定します

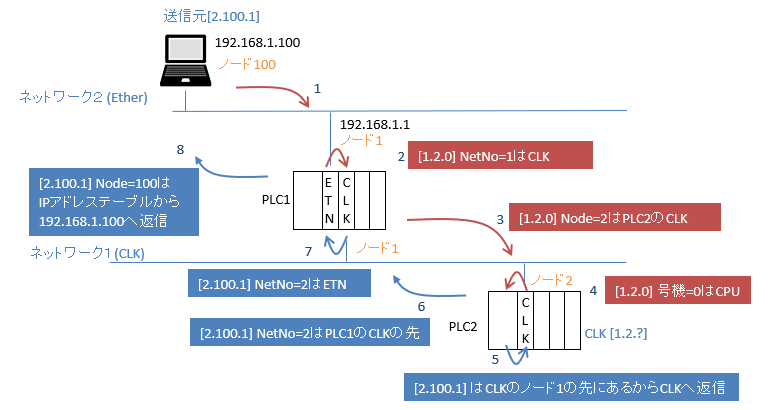

PC(ノード100)からPLC2へコマンド送信
送信元FINSアドレス 2.100.1
送信先FINSアドレス 1.2.0

PLC2のCPUから送信元2.100.1はどこか探す
PLC2はネットワーク２が見えないのでルーチングテーブルの中継テーブルを探す
ルーチングテーブルの中継テーブルからネットワーク1のノード１の先にネットワーク2がある
CPUからCLKへ返信
PLC2のCLKからPLC1のCLKへ返信
PLC1のCLKはネットワーク２のETNへ返信
ETNはノード100はIPアドレステーブルに登録してある192.168.1.100へ返信

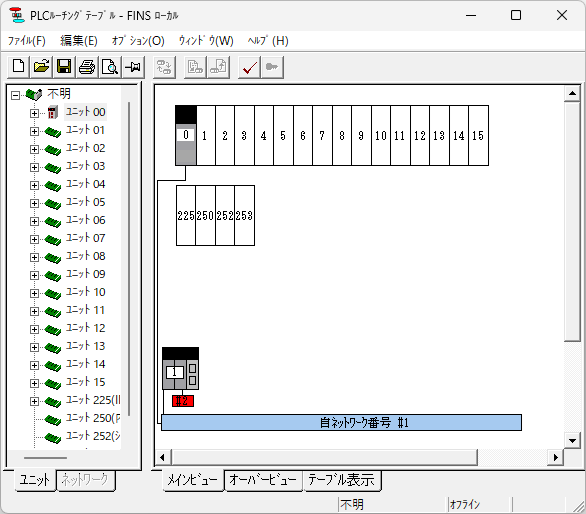

この場合、CX-Integratorのルーチングテーブルの設定ツールでPLC1にはETNがネットワーク２、CLKがネットワーク１を設定します

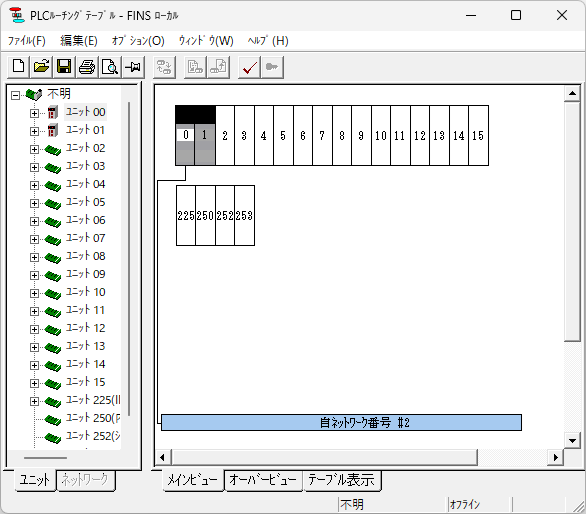

PLC2にはCLKがネットワーク１で、CLKのノード１の先にネットワーク１があることを設定します

0は自ネットワークを表します。同一ネットワーク上の通信では0を指定することができます。

異なります。FINSのノードアドレスはPLC内部で使用される論理アドレスです。
