OPC UAでPLCと接続する

OPC UAとは

OPC UA（Open Platform Communications Unified Architecture）は、PLCやSCADA、MES、クラウドなどを接続するための産業用通信規格です。
ベンダーに依存せず、Windows、Linux、クラウド環境でも利用できます。

対応クライアント比較表


方法	難易度	用途
UaExpert	低	接続確認
Prosys	低	スマホ監視
Python FreeOpcUa	中	システム開発

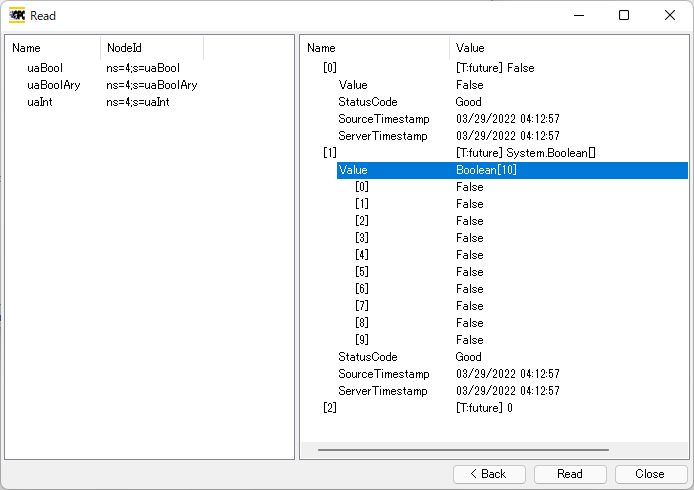

C# UA-.NETStandard	中	Windowsアプリ開発

概略

OPC UA

OPC UA ClientからPLCへ接続してみます
次の3つのやり方で接続してみたいと思います

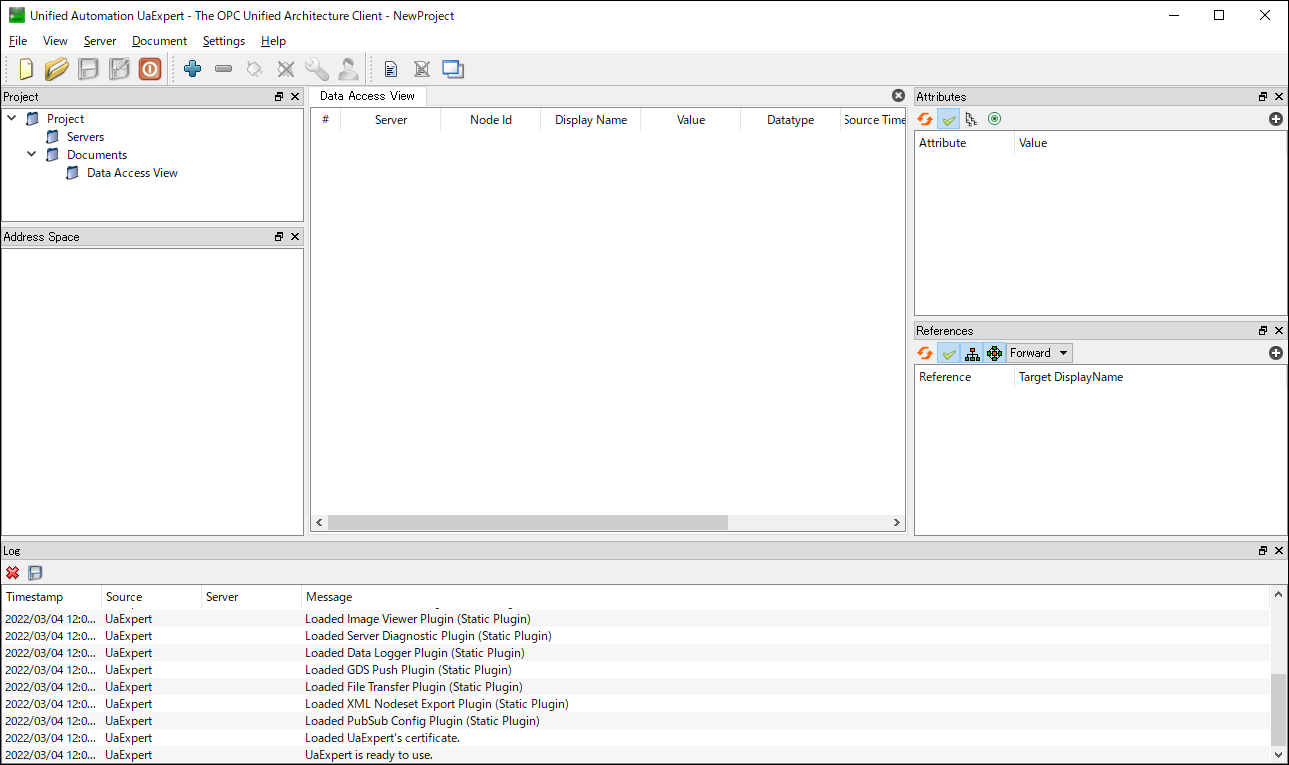

PCのアプリ UaExpert
携帯のアプリ Prosys OPC UA Client (Android)

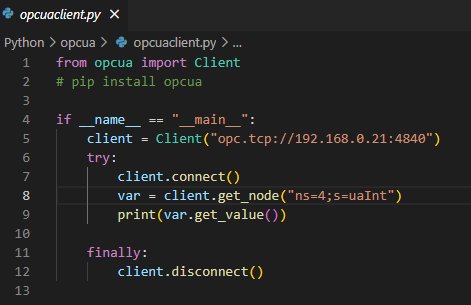

PythonでFree OPC-UA Libraryを使ってコーディング

PLC側の準備 (OPC UA Server)

全体の流れ

OPC UAサーバを使用するに設定
PLCと同期
セキュリティ設定
公開する変数を作成

OPC UAサーバを使用するに設定

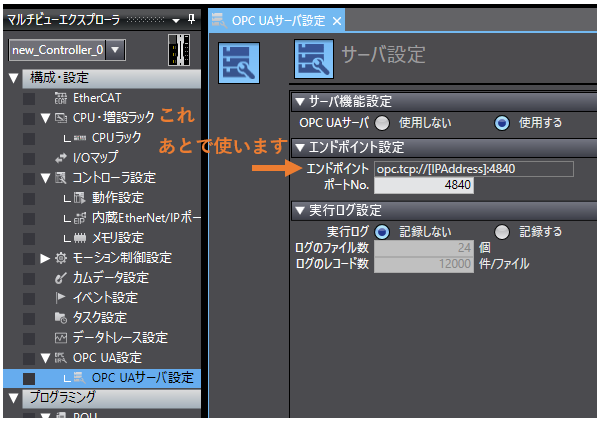

OPC UA サーバ使用 — OPC UAサーバ設定」の「OPC UAサーバ」を使用するにします

PLCと同期

OPC UAサーバを使用するに設定したプロジェクトでPLCとオンラインにして同期（転送）します

セキュリティ設定

ここではまずはセキュリティなしで誰でも接続できるようにして説明します
暗号化とユーザ認証で接続する方法は別のページで解説します

オンラインの状態で

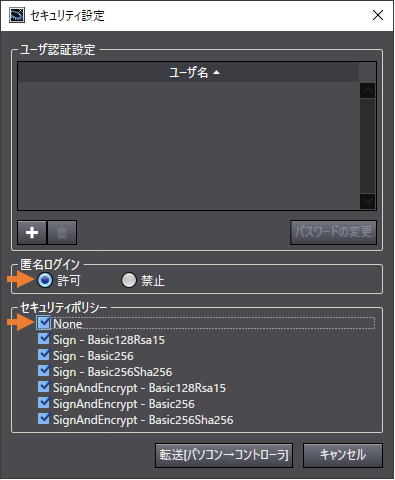

「OPC UAサーバ設定」を右クリックして「セキュリティ設定」を開きます

「匿名ログイン」を許可にして、「セキュリティポリシー」のNoneにチェックを入れます

公開する変数を作成

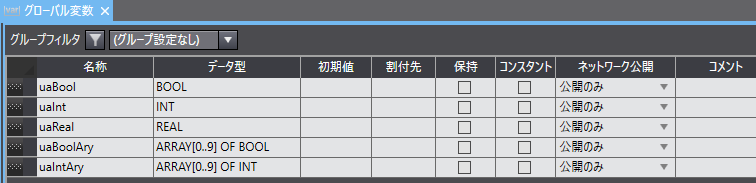

OPC UAで読み書きする変数はネットワーク公開のところを非公開以外に設定する必要があります
ここではテスト用に適当な変数を作って「公開のみ」に設定します
変数を作ったらPLCと同期します

OPC UA Client

よくある質問

OPC UAとは何ですか？

OPC UAはPLCやSCADA、MES、クラウドなどを接続するための産業用通信規格で、ベンダーに依存しない標準プロトコルです。

OPC UAクライアントにはどのようなものがありますか？

UaExpert、Prosys OPC UA Client、PythonのFreeOpcUa、C#のUA-.NETStandardなどがあります。

PLC側で必要な設定は何ですか？

OPC UAサーバを有効化し、公開する変数を設定してPLCへ同期します。必要に応じてセキュリティ設定も行います。
